安全評價項目名稱

中國石油天然氣股份有限公司長慶油田分公司隴東油氣開發分公司2024年頁巖油產能建設工程安全預評價報告

被評價單位名稱

中國石油天然氣股份有限公司長慶油田分公司

評價類別

安全預評價

行業類別

陸地石油和天然氣開采業

建設性質

新建、改造、擴建

項目地點

甘肅省慶陽市環縣、華池縣、慶城縣境內

建設規模

建成產能89.9×10⁴t/a。

評價范圍

1）鉆井工程

隴東油氣開發分公司2024年頁巖油產能建設工程新鉆井243口，部署產能89.9×10⁴t/a，其中，頁巖油開發分公司部署水平井126口，建成產能46.6×10⁴t/a；第二采油廠部署水平井117口，建成產能43.3×10⁴t/a。

2）采油工程

新建采油井243口，平臺50座（有桿采油49座，無桿采油1座）。其中，頁巖油開發分公司部署水平井126口，平臺26座。第二采油廠部署水平井117口，平臺24座。

3）油氣集輸工程

（1）新建脫水站2座

①頁巖油開發分公司2024年頁巖油產建：新建嶺二十五脫水站，站內預留混烴儲罐區。脫水設計規模為20×10⁴t/a。主要設備：緩沖罐、外輸泵、伴生氣分液器、事故油罐、三相分離器、三相計量一體化集成裝置、凝液回收裝置、無泄漏防爆污油回收裝置、真空相變加熱爐。

②第二采油廠2024年頁巖油產建：新建城六脫水站，站內預留混烴儲罐區。脫水設計規模為10×10⁴t/a，外輸設計規模為600m³/d。主要設備：緩沖罐、外輸泵、伴生氣分液器、事故油罐、三相分離器、三相計量一體化集成裝置、凝液回收裝置、無泄漏防爆污油回收裝置、真空相變加熱爐。

（2）新建增壓裝置15座

①頁巖油開發分公司2024年頁巖油產建：新建增壓裝置7座，分別為華H18平臺增壓裝置、華H93平臺增壓裝置、華H95平臺增壓裝置、華H77平臺增壓裝置、華H76平臺增壓裝置、慶H42平臺增壓裝置、慶H44平臺增壓裝置。主要設備：油氣分輸一體化集成裝置、集油收球加藥一體化集成裝置、30m³事故油箱、外輸閥組、電控一體化集成裝置、5m³水箱、循環水泵、干氣計量、無水氯化鈣脫水裝置、伴生氣脫液一體化集成裝置、井場返排液處理一體化集成裝置、凝液密閉回收裝置、往復式壓縮機、無泄漏防爆污油污水回收裝置、伴生氣脫液一體化集成裝置、罐式成垢裝置。

②第二采油廠2024年頁巖油產建：新建增壓裝置8座，主要為華H131平臺增壓裝置、華H136平臺增壓裝置、慶H21平臺增壓裝置、慶H24平臺增壓裝置、環H7平臺增壓裝置、環H12平臺增壓裝置、環H15平臺增壓裝置、環H35平臺增壓裝置。主要設備：油氣分輸一體化集成裝置、集油收球加藥一體化集成裝置、30m³事故油箱、外輸閥組、電控一體化集成裝置、5m³水箱、循環水泵、干氣計量、無水氯化鈣脫水裝置、井場返排液處理一體化集成裝置、往復式壓縮機、無泄漏防爆污油污水回收裝置、伴生氣脫液一體化集成裝置、罐式成垢裝置。

（3）新建平臺油氣混輸裝置3座

第二采油廠2024年頁巖油產建：新建華H182平臺油氣混輸裝置、環H17平臺油氣混輸裝置、環H40平臺油氣混輸裝置，新建設備設施主要有：100m³/d  4.0MPa同步回轉油氣混輸裝置、油氣萃取計量增壓混輸裝置、外輸閥組。

（4）改擴建站場22座（頁巖油開發分公司19座，第二采油廠3座）

①嶺十三轉擴建：新增1000m³/d三相分離器3套，1200kW臥式真空加熱爐1套。并將站內電控橇拆除后遷建至站場西側圍墻與道路之間，將西北角加熱爐區域的循環水箱及水泵遷移至加熱爐和西側圍墻之間。

②嶺三聯輕烴裝置擴建：擴建1套7×10⁴Nm³/d伴生氣處理裝置，位于原嶺三聯輕烴裝置內的預留空地。

③嶺二聯改造：新建H18增含水油進站計量系統、來油進站減壓閥組及伴生氣進站計量系統各1套。外輸系統改造為可向南集站、嶺二聯兩個方向同時輸送。

④嶺三聯改造：新建華H102增含水油進站計量系統1套。

⑤悅聯站改造：新建6井式集油收球加藥一體化集成裝置、華H77增含水油進站計量系統、來油進站減壓閥組及伴生氣進站計量系統各1套，遷建華H39增來油計量1套。

⑥慶城聯合站改造：新增慶H42增含水油進站計量系統、來油進站減壓閥組及伴生氣進站計量系統各1套。

⑦嶺十三轉輕烴裝置改造：新建嶺34增、嶺九轉、嶺53增伴生氣計量系統各1套。

⑧嶺九轉改造：新增1臺規模30000Nm³/d壓縮機，1臺規模30000Nm³/d無水氯化鈣脫水裝置。

⑨嶺59增改造：將油氣分輸一體化集成裝置（CTEC-OG-PU-240/40）原位置更換油氣分輸一體化集成裝置（CEDC-OG-PU-120/40-1.0）。

⑩華H39增改造：將原240m³/d，4.0MPa原油接轉一體化集成裝置原位置更換為120m³/d，4.0MPa油氣分輸一體化集成裝置。

?嶺53增改造：將原400m³/d，4.0MPa原油接轉一體化集成裝置原位置更換為180m³/d，4.0MPa油氣分輸一體化集成裝置。

?嶺60增改造：將原400m³/d，4.0MPa原油接轉一體化集成裝置原位置更換為180m³/d，4.0MPa油氣分輸一體化集成裝置。

?嶺67增擴建：將原400m³/d，4.0MPa原油接轉一體化集成裝置上2臺外輸泵更換為Q=25m³/h，H=400m外輸泵。

?嶺58增擴建：擴建1臺240m³/d，4.0MPa油氣分輸一體化集成裝置，擴建1具30m³事故油箱，1臺15000Nm³/d壓縮機（利舊嶺50增壓縮機）、1臺25000Nm³/d無水氯化鈣。更換1套外輸閥組-4.0-100及流量計（外輸）-4.0-80/50。

?嶺34增擴建：新增1臺20000Nm³/d壓縮機及壓縮機棚、2臺20000Nm³/d無水氯化鈣，1具30m³事故油箱，1套原油緩沖一體化集成裝置（CEDC-CO-BU-20-1.0），拆除并新建1套伴生氣分液器（CEDC-AS-SE/ME-800/2.5-1.0），新建1臺35m³/h，550m外輸泵。

?嶺46增擴建：拆除站內10000Nm³/d螺桿壓縮機，新建1臺20000Nm³/d壓縮機及壓縮機棚、1臺20000Nm³/d無水氯化鈣。

?華H82增擴建：擴建1臺20000Nm³/d壓縮機及壓縮機棚、1臺20000Nm³/d無水氯化鈣。

?華H80增擴建：新增1座油氣分輸一體化集成裝置（CEDC-OG-PU-120/40-1.0）、新增20000Nm³/d壓縮機1座及壓縮機棚，1臺20000Nm³/d無水氯化鈣脫水裝置。

?里398井場改造：新建1座RTU插輸閥室，閥室內設置交接計量，凈化油經計量后匯入嶺二聯外輸管線。

?環H36增擴建：擴建1臺油氣分輸一體化集成裝置（CTEC-OG-PU-400/40）

?華H151增擴建：擴建1臺油氣分輸一體化集成裝置（CTEC-OG-PU-120/40）

?城三轉改造：新增城六脫來油計量1套。

（5）管道工程

①新建輸油管線14.4km，規格、材質為L245N-Φ114×5.0，輸油管線設計壓力6.3MPa。

②新建集油管線178.8km，規格、材質為L245N-Φ140×5.0、L245N-Φ114×5.0、L245N-Φ89×5.0、L245N-Φ76×5.0、聚酯增強聚乙烯連續管RF-Y-I-80-6.4，集油管線設計壓力4.0MPa。

③新建輸氣管線35.9km，規格、材質為L245N-Φ168×6.0，輸氣管線設計壓力6.3MPa。

④新建集供氣管線283.1km，規格、材質為L245N-Φ168×5.0、L245N-Φ140×5.0、L245N-Φ114×5.0、L245N-Φ89×5.0、L245N-Φ76×5.0、L245N-Φ60×5.0、L245N-Φ48×4.0。集氣管線設計壓力4.0MPa，供氣管線設計壓力2.5MPa。

⑤新建平臺集油管線148.2km，規格、材質為L245N-Φ140×5.0、L245N-Φ114×5.0、L245N-Φ89×5.0、L245N-Φ76×5.0。設計壓力4.0MPa。

4）采出水處理工程

（1）新建采出水處理站2座（嶺二十五脫采出水處理站、城六脫采出水處理站），分別與集輸系統新建脫水站合建。主要設備：沉降除油罐、污水污泥箱、污水污油箱、污水泵、污油提升泵、污泥泵。

（2）改擴建站場5座。

①嶺十三轉采出水處理擴建：新建500m³/d水處理裝置2套。

②嶺二聯采出水處理改造：新建1000m³/d微電解氧化處理裝置1套。

③嶺三聯采出水處理改造：新建800m³/d微電解氧化處理裝置2套。

④慶城聯合站采出水處理改造：新建500m³/d微電解氧化處理裝置2套。

⑤城壕采出水站改造：新建1000m³/d微電解氧化處理裝置1套。

（3）新建返排液處理站11座，采用“氧化破膠+混凝沉降+過濾”處理工藝，處理后凈化水外輸或拉運至壓裂作業平臺配液回用。均為市場化設備。

5）公用工程及輔助生產設施

供配電、防腐及保溫、自動控制、通信、給排水、供熱及暖通、道路及建（構）筑物、消防以及井場光伏發電裝置等。

6）安全管理以及應急管理

項目投資

213010萬元

主要工藝

采油工藝、油氣集輸工藝、采出水處理工藝

評價方法

安全檢查表、預先危險性分析、危險度、作業條件危險性分析、事故樹分析、道化學火災爆炸指數分析法、蒸氣云爆炸傷害模型分析法

主要危險有害因素

火災爆炸、機械傷害、觸電、高處墜落、物體打擊、車輛傷害、起重傷害、中毒和窒息、灼燙、凍傷、淹溺、其他傷害等

重大危險源

嶺三聯輕烴裝置擴建工程的混烴儲罐單元（儲存單元）構成四級危險化學品重大危險源。

評價結論

中國石油天然氣股份有限公司長慶油田分公司隴東油氣開發分公司2024年頁巖油產能建設工程建設方案采取的安全技術措施和安全設施符合國家相關法律、法規、標準、規范的要求。采用的工藝方案和集輸方案安全可行。建設單位應在其今后的設計、施工和運行中進一步落實本工程方案提出的安全技術措施和本次預評價提出的補充安全措施，切實保證工程安全設施和主體工程的“三同時”，并在工程竣工投產后切實加強安全生產管理，以實現工程安全、平穩運行，采取安全對策措施后，本項目危險有害因素能夠得到控制，建成投產后能達到有關法律、法規及標準規范的要求。

安全評價項目組長

王鳳生、佟海波

技術負責人

楊志勇

評價報告編制人

胡志麗、朱凱揚

評價報告審核人

宋婷婷

過程控制負責人

何金

參與評價工作的安全評價師

王鳳生、佟海波、楊巖、于冬水、胡志麗、朱凱揚、馮超

參與評價工作的注冊安全工程師

楊巖、朱凱揚、于冬水

參與評價工作的技術專家

沙啟躍、徐建慶

到現場開展安全評價工作的人員名單

王鳳生、佟海波、馮超

到現場開展安全評價工作的主要內容

現場資料收集、現場檢查及調研

工作時間

2024年3月4日至2024年4月10日

現場勘查時間

2024.3.8~3.11

評價報告提交時間

2024.4.10

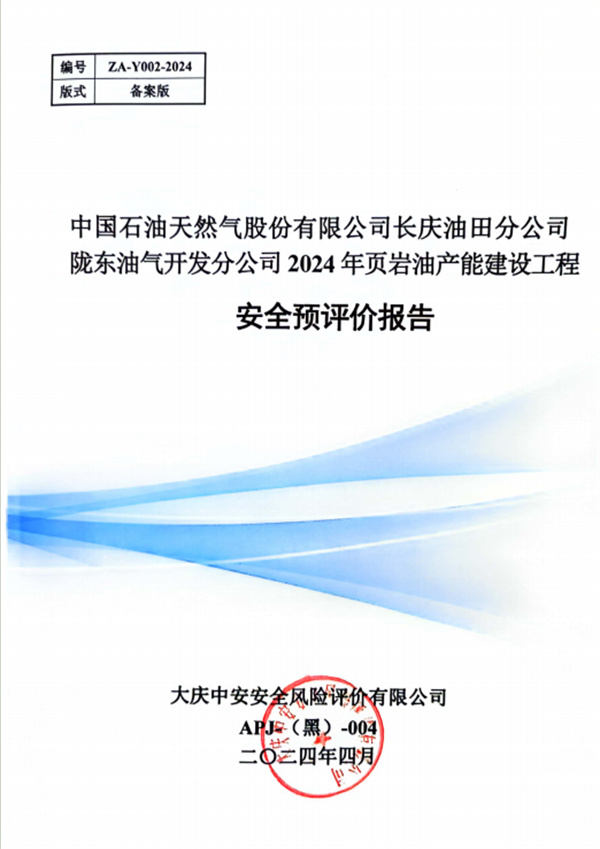

封皮（蓋章）

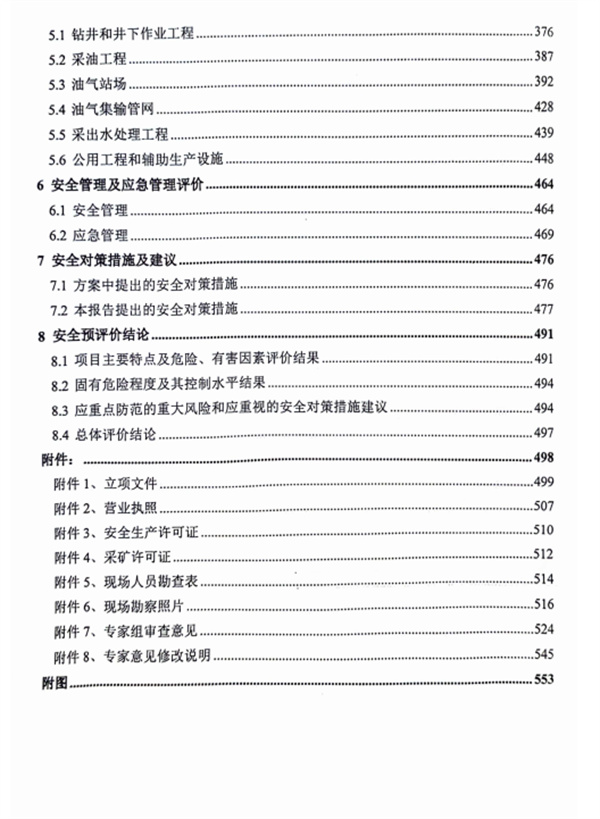

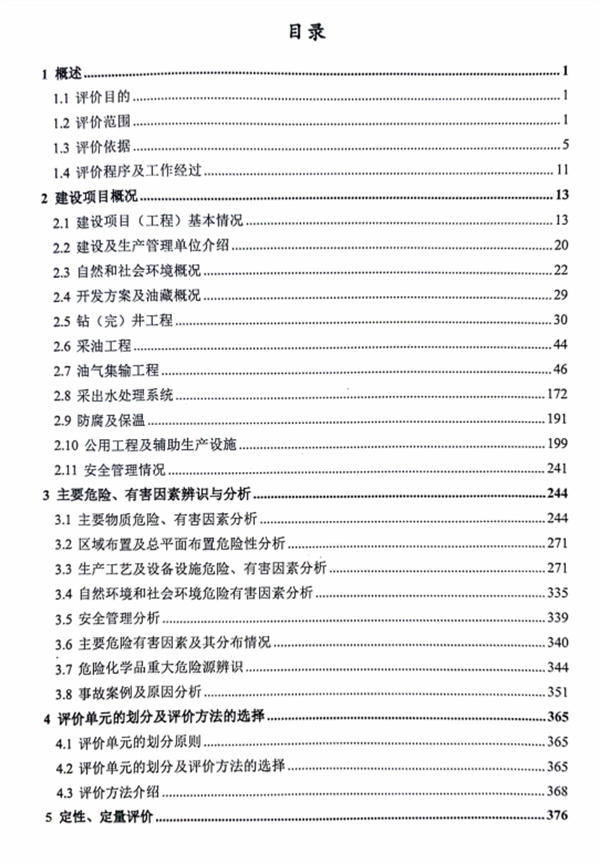

評價報告目錄

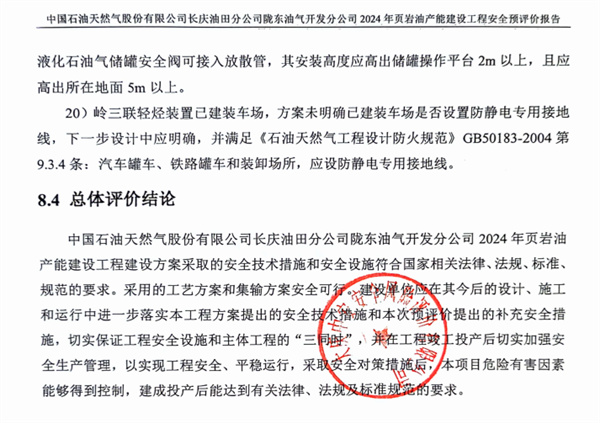

評價報告結論（蓋章）

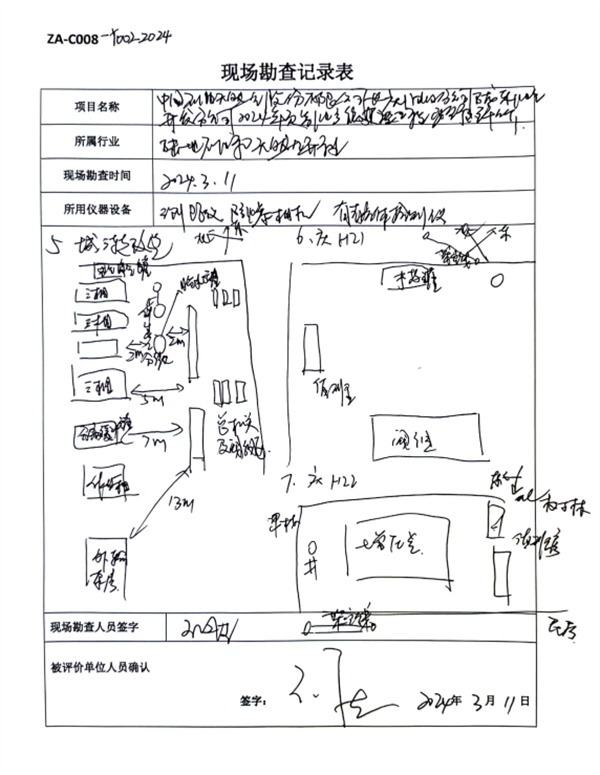

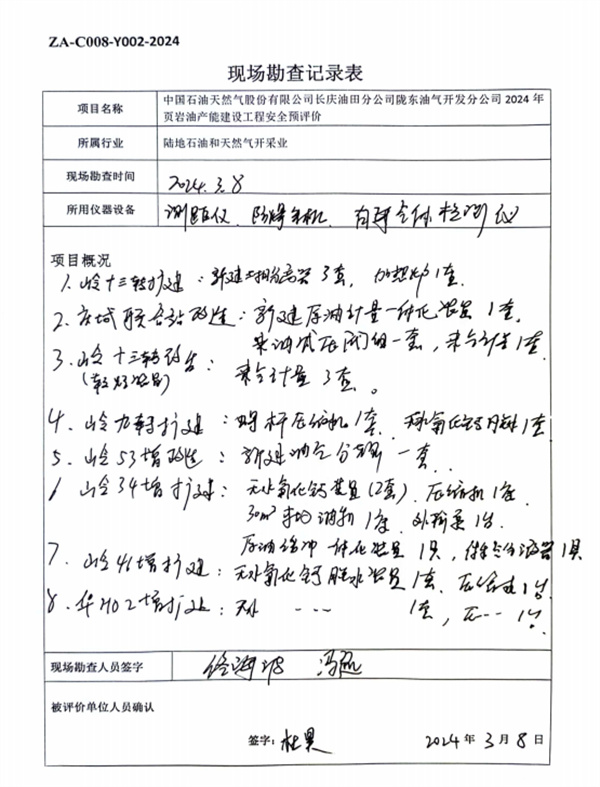

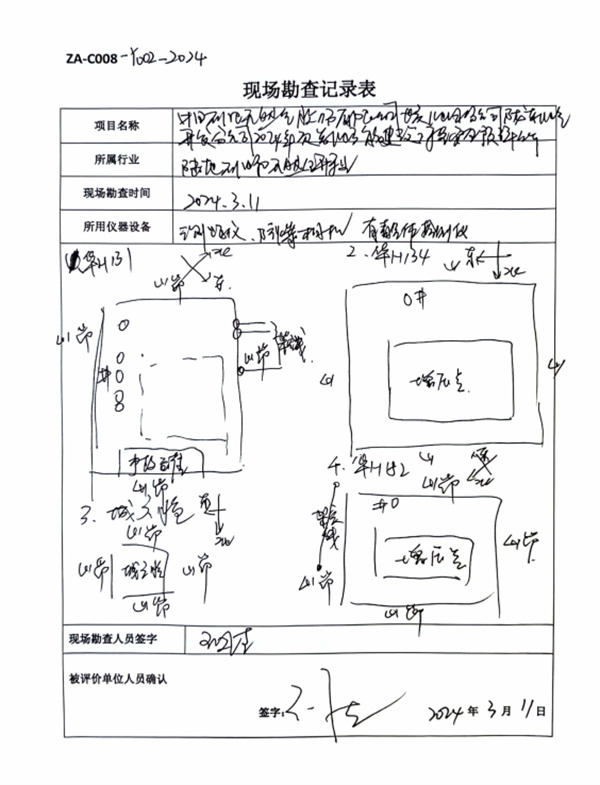

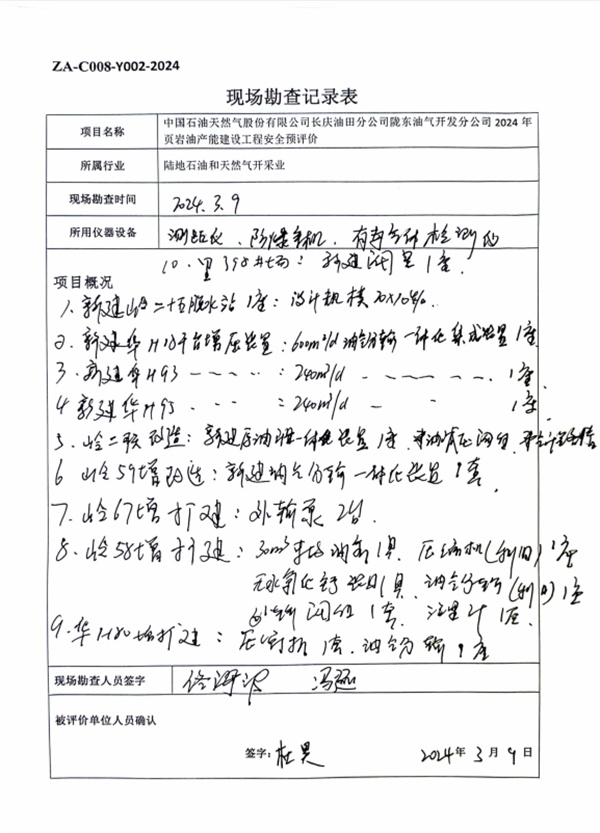

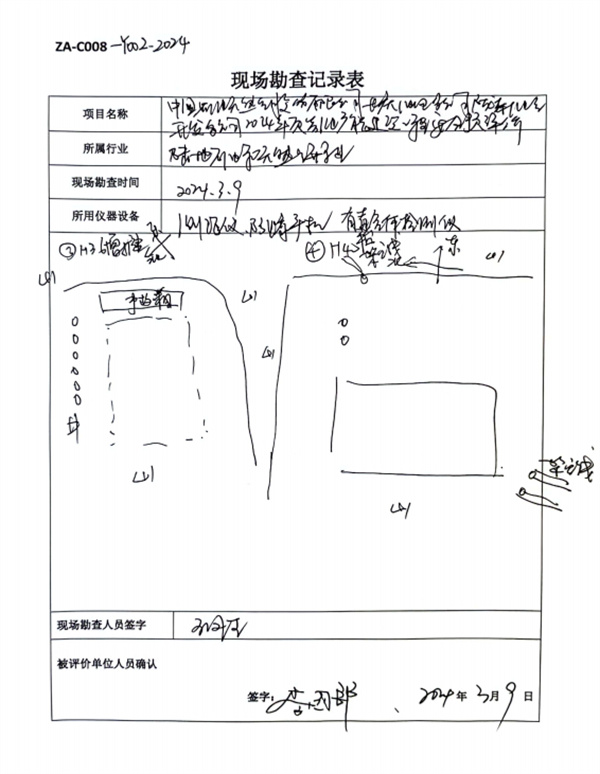

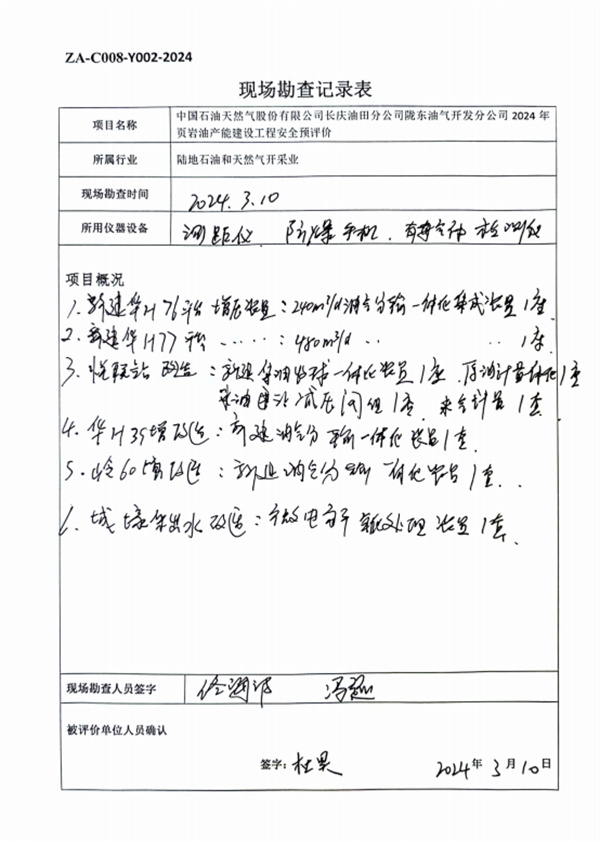

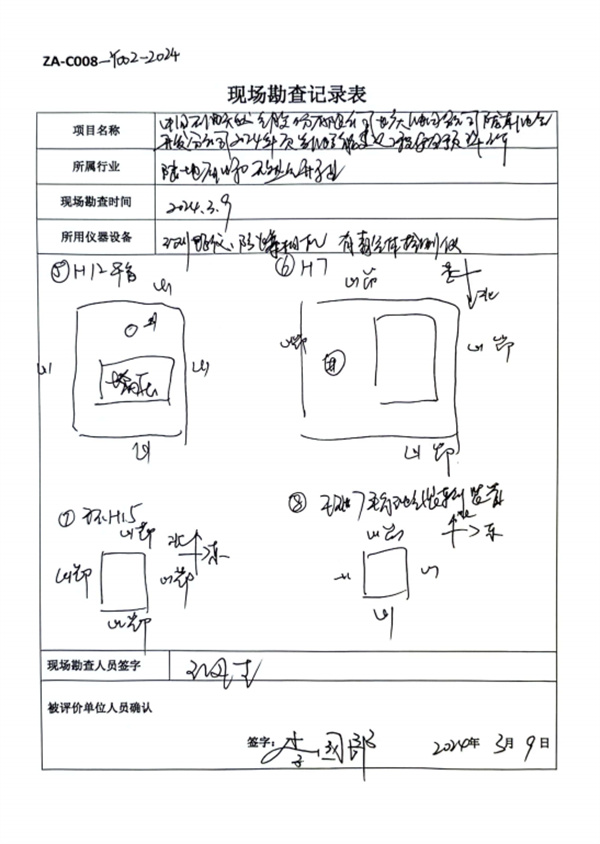

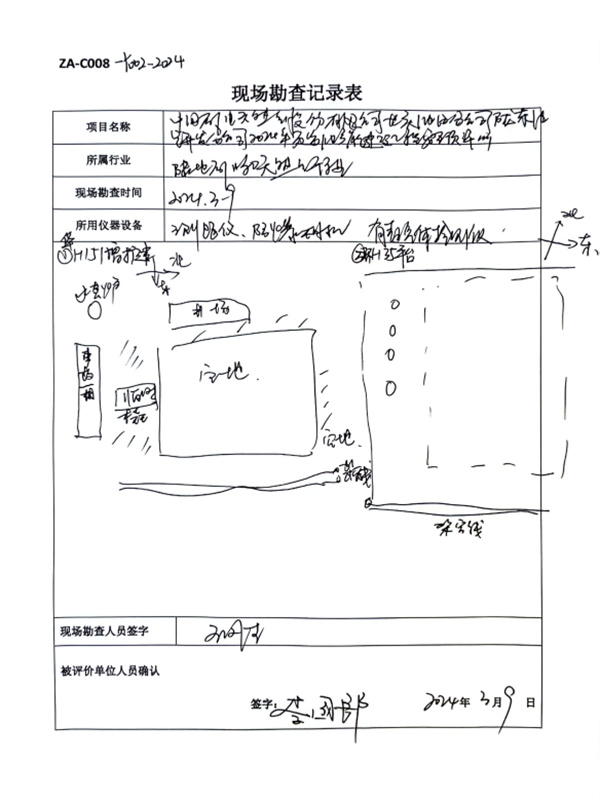

現場勘查記錄表

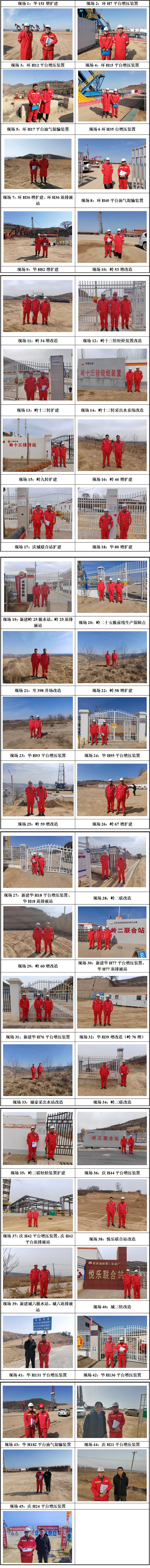

現場勘察照片
